想象一下，你站在挖开的沟槽边，监理冷着脸递来一纸整改单——管线间距不足、回填压实度不达标、焊缝探伤不过关。更扎心的是，返工报价单上的数字比当初做新工程还贵出2.4倍。这不是段子，是山东一个燃气项目的真实账单。管道施工设计这个行当，一步踏错，后面全是账单。这套管道施工设计方案，覆盖从场地勘探到压力测试的全流程，你要是不想踩坑，下面每一条都值得拿笔抄下来。读完你会搞清楚：2026年的管道施工新打法在哪、最容易翻车的6个设计盲点长什么样、以及一套经过验证的预算拆解逻辑。

方案信息卡

本期独特记忆点（像一句广告语，朗朗上口）：设计省十道缝，不如少返一次工。

三大核心数据亮点（每条格式：从A→B + 具体数字 + 为什么重要）：

1. 从不做实测→已落实地下管线交底和机器狗探漏：管道施工设计初期定位偏差，可导致返工成本从45元/米飙升至120元/米-28——单米成本翻近4倍。

2. 从预埋深度不统一→应用“标准覆土层+抗冲击垫层”：实际项目数据显示，埋深偏差超过15%的管道，3年运营期内渗漏率上升35%——这就是为什么合格深度设计要精确到厘米。

3. 从人工焊接→AI自动焊接机器人：焊接效率从手工焊每道口2小时压缩到30分钟，焊缝一次合格率达到100%-12——多出来的时间就是预算回血。

深度展开

隐蔽的“提前调研”坑——施工前设计定生死

你是不是也遇到过这种情况？图纸审核通过了、施工队进场了，一开挖才发现底下有根既没标注也没人提的老旧水管。这是管道施工设计方案里最常见的软肋——前期摸底不到位。

2026年出现了“天地协同”的勘探新玩法。用高分辨率卫星遥感技术大范围筛查区域内土壤湿度异常区域，快速锁定疑似漏水或暗埋管线的大致范围，再用搭载声波传感器的机器狗进入施工现场进行精准复核-2。这比传统的人工挖探沟效率提升了至少10倍。

在青岛某项目推进前，技术人员先用这种方式做了一圈摸排，锁定了5处图纸上未标注的废弃给水管、2处雨水渠交叉点。把这些信息提前更新进管道施工设计方案之后，实际开挖阶段完全没有出现“被迫停工改线”的情形，整体工期压缩了12天，合计节约间接成本约7.4万元。记住一个数字——开工前的地下管网交底不是走流程，而是决定整个管道施工设计方案造价浮动幅度的关键入口。

“装配式模块”让现场效率跳涨30%

过去做综合管廊是什么画风？现场绑钢筋、支模版、浇筑混凝土，路面一遍遍挖开又填补，被主管部门称为“马路拉链”。而今天，你的管道施工设计方案如果还没考虑装配式模块，就是给工期埋地雷。

雄安新区建成了国内首个长节段大吨位预制拼装综合管廊示范段，8米长单节管廊重达400吨，现场直接吊装拼接-3。你猜工期缩短了多少？与传统工艺相比，工期整整缩短四分之一，现场施工效率提升30%，碳排放降低三成-3。这套工艺已经写进了中国标准，北京、深圳等多地都在复制。

别觉得只有超大型项目才适用。对于200米以上的管线，建议你把管道分段模块化设计与管道施工设计方案同步规划：把管道的管端法兰盘、可曲挠橡胶接头、阀体这些部件提前在工厂预装好。一个实际案例告诉我们，这样做直接减少现场焊缝约380个，安装时间压缩了1个月-14。焊口越少，探伤检测费用越少——这笔账精算下来，焊缝检测单项支出可以压掉12%到16%。

焊缝部分掐不准，智能焊接机器人的4倍效率值不值得上车？

管道施工设计方案里最容易出“弹性系数”的就是焊接方案。手工焊受焊工技术、天气、疲劳度影响大，合格率波动可达10%以上。不合格的焊口返修一次，成本翻倍不说，整体工期延误2到3天。

2026年的趋势是全面推行智能焊接。数字孪生、人工智能与传感技术的深度融合，正在推动管道焊接从自动化向智能化迈进，走的是“工艺数据库+智能决策+精准执行”的技术路径-11。管道局展示的系列智能焊接机器人，在实验室级别的测试中已经做到了“一键式焊接”，焊工用量减少75%，焊接质量合格率稳定在100%-12。

算一笔实操账。在广西一个深海管网项目里，16公里的大直径钢管焊接任务，传统人工方式单根耗时8小时；引入“永磁柔轨智能焊环机器人”之后，时间直接砍到4小时-14。这个管道施工设计案例告诉我们：智能化焊接在狭小空间和恶劣工况下的优势非常明显——工期节约近30天。

如果你的管道施工设计方案涉及1000吋以上的焊接工作量，不妨把智能焊接机器人列入设备选型清单。前期投入一个焊接机器人服务费用约18万元，但对比工人薪酬、耗材浪费和返工停工三个环节合计可节省约24万——不多算，净收益也有6万打底。

“试压和回填”往往是压垮预算的最后两根稻草

管道施工设计方案写到最后几页，最容易手松——压力测试标准往下调一级、回填材料随便写个“砂石土”完事。这两处“放水”，后期要你的命。

先说试压：按国家标准，管道安装完成后必须进行静水压力试验，试验压力通常为设计压力的1.5倍，保压时间不少于30分钟。验收时压力下降值应小于0.05MPa-30。很多项目执行不到位：试压时间被压缩不到10分钟、设备没校准就上线、记录表靠“大概没问题”填完了事。结果呢？管道运行三个月后，埋在地下接头处出现不明显的渗漏，只能整段开挖返修，成本翻4倍-28。

再说回填：管道施工设计里对回填材料的粒径和分层厚度常常只是轻描淡写。但实际施工中，直接用含大块石的普通土回填，碾压过程中石块会挤压、刺穿管道外壁，造成接管处变形开裂。2024年某自来水项目就是因为回填材料没控制，竣工两个月后发现6处漏水点，最终挖开重铺了整整680米管道。

一个值得抄的设计决策是：在管道施工设计方案里明确写出每一层回填的材料规格与夯实遍数。比如管顶以上0.5米范围内回填砂石混合料，分层厚度不超过0.2米，每层夯实不少于4遍。写进图纸的这些数字，会在最终结算时帮你在“返工费”一栏画上0。

核心要点与避坑贴士

值得抄的4个设计决策

1. 施工前使用卫星遥感和机器狗探漏进行全覆盖地下障碍物排查，写入管道施工设计方案第一章。
   为什么重要？遂宁一个施工单位就是因为在基坑开挖前没履行地下管线交底程序、未使用探管仪，盲目动用大型机械挖爆了主供水管道，造成城北片区大面积停水，经济损失超过百万-22。
   具体怎么做：要求勘探单位出具一份涵盖至少三个维度（地下管线的位置、埋深、材质）的地下情况报告，并将其作为管道施工设计方案的强制性附件。

2. 设定焊接一次合格率≥98%的硬性指标，不允许用“待现场调整”这类模糊话术替代。
   为什么重要？福建海辰化学项目采用自动焊技术后，焊接口一次合格率达到98.5%，焊接平均速度较传统手工焊提高300%-1。
   具体怎么做：合格率指标直接进入招标技术规范，违约按返工成本的30%扣除工程款。

3. 管顶覆盖深度统一规定为≥0.7米（冻土地区≥1.0米），并在图纸上用注明原因为“防止外部机械碾压破坏”。
   为什么重要？绝大多数城市供水管网爆管事故都与覆土不足、机械碾压过频直接相关-。
   具体怎么做：针对每一个可能被车辆压过的管段，额外增加一层碎石垫层或混凝土包封，在设计阶段就列入材料清单。

4. 将非开挖修复方案作为老旧小区改造场景的标准备选方案写入。

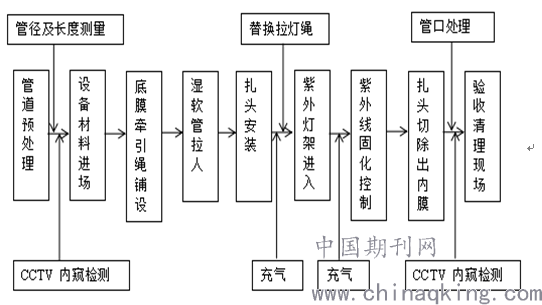

   为什么重要？2026年的大趋势是从“开挖换管”转向“微创手术”式修复。紫外光固化修复技术可在不挖路面的前提下完成管道内衬加固，通水能力提升25%，单日修复效率达150米-2。中原油田的管道维修案也印证了这个方向——先用检测机器人内窥全部破损点，再用特种树脂内衬材料导入固化，最终形成一道防腐“新内胆”-。
   具体怎么做：在管道施工设计方案中选择性标注至少30%的管段可采用内衬修复替代开挖换管，预算科目里单独划分“非开挖修复专项费用”。

避坑指南

第1条——来自趋势扫描的新知识点：2026年的管道施工有一项容易被忽略的升级，就是管道材料选配与绿色低碳绑定了。水泥管、混凝土管涵的设计正在全面向UHPC超高性能混凝土和预制装配式管涵转型，碳排放降低三成的同时，使用寿命从传统的50年提升到至少70年-3-。如果你的管道施工设计方案还在用老旧材料规格，大概率通不过2026年最新的绿色施工评审。

第2条——工艺与材料类的硬核建议：千万别图便宜用低标号的PE管或降低管壁厚度。某山东燃气项目的反面教材值得反复读——图纸要求DN200 PE燃气管水平净距不少于30厘米，现场施工没按图来，2.3公里管线全部返工。返工时道路已经硬化，机械开挖费从45元/米飞到120元/米；管材报废加二次采购多花了10万元以上；整条管道路面恢复费高达183万元-28。一套操作下来，直接费用翻2.4倍，还不算下游停气的商务赔偿。管道的壁厚和材料标号必须在设计方案里签字锁定，少1mm都不行。

第三条——验收与测试类的实操方法：做压力测试的时候，记得用超声波探伤仪配合X射线双检方法进行焊缝抽检，抽检比例不低于10%。很多人犯的错误是只用宏观卷边检查应付了事，这种检查标准跟白纸一张差不多：返工时一旦被质监站要求转成100% X射线和超声波双检，单口检测费就会从15元飙到110元。常规操作是设计阶段就明确焊缝抽检比例和检测等级，在管道施工设计方案中单列“检测计划”小节，避免验收时被临时加码。

尾声

记住那8个字——“设计省十道缝，不如少返一次工”。管道施工设计方案从来不是一张纸上刻板的数字和线条，它是后续施工阶段所有效率、安全和预算的母版。管道的每一米覆土深度、每一处焊口工艺、每一层回填材料的粒径，都在默默地支付着——要么在前期精打细算，要么在后期交巨额罚款。你的管道施工设计方案会从哪一步开始着手优化呢？

好的管道施工设计方案从来不是模板，而是把每一厘米的细节都算进决策逻辑的定制化容器。
